原材料會導致真石漆色差？
原材料會導致真石漆色差？飾壁涂料告訴您：答案是肯定的！真石漆配方設計和原材料選用不當會導致漆膜發白、耐黃變性差、雨痕明顯、沾污嚴重等弊病。尤其是耐水性不好引起的雨痕和發白現象在應用中最常見，由于涂層較厚，吸收水分后不容易在短時間內釋放出來，成膜初期遇到陰雨天氣發白發花現象嚴重。原材料和配方組成對耐水性影響很大，乳液、彩砂、增稠體系搭配不合理都會產生遇水泛白現象。
選擇相同的乳液搭配不同增稠體系制成基料，用100μm線棒刮玻璃板，50℃烘箱成膜30min后浸水120min，結果顯示不同增稠體系對漆膜透明度和耐水性產生不同影響。苯丙乳液(RS-992)和乳液搭配RM-8W漆膜透明度好，浸水后無明顯發白現象，耐水性好；乳液搭配TT-615漆膜耐水性好，但透明度稍差；選擇纖維素250HBR增稠，漆膜透明度較好但耐水白性稍差；膨潤土對漆膜透明度和耐水性影響都很大，發白現象嚴重。可見同樣的乳液搭配不同增稠體系對漆膜透明度和耐水白性產生不同影響，配方設計時應根據儲存性、施工性和耐水性要求合理選擇增稠體系進行搭配，取得最佳的綜合性能。

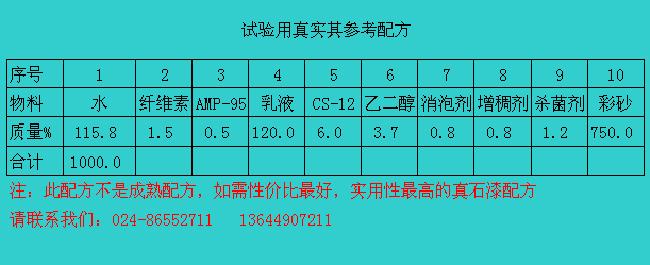

選用國內常用的7款苯丙乳液按照圖表所示配方（下文所用真石漆皆參考該配方）制備灰色真石漆，噴涂施工，成膜24h后淋水模仿下雨，能夠明顯的看出水痕部位與未淋水部位色差明顯，不同乳液發白情況有差異。耐水白性與乳液合成工藝、乳化劑選用、單體組成等因素都有一定關系，尤其是乳化劑吸水后產生的再次乳化現象。實際應用中常見的雨痕發花大多也是乳液耐水性和耐水白性不好引起，配方設計時應該著重關注乳液該方面的性能，選擇耐水白性好的乳液，從源頭上減少淋雨發花現象。乳液耐候性影響使用壽命，苯丙乳液配制白色等淺色系真石漆容易黃變，玻璃化溫度對漆膜耐沾污性影響較大[1]。乳液用量對色差也會有一定影響，用量過少掉砂率高，遮蓋力差，透底發花；用量過多容易浮色發花[2]。當然彩砂顏色與級配對耐水白也有一定影響，不同顏色的彩砂配成真石漆，三種顏色的真石漆耐水白性能差異明顯。與白色差異最明顯的灰色發白嚴重，兩款紅色較不明顯。
真石漆配方設計時首先應評估原材料性能，選擇耐水耐候性好、玻璃化溫度高的的乳液和增稠體系搭配，不用或少用對漆膜透明度和耐水性影響較大的膨潤土類增稠劑。骨料選擇細粉含量少、吸水量低的優質彩砂，級配合理，兼顧遮蓋和質感效果。配方設計在儲存性、施工性和耐水白性能之間平衡取舍，減少原材料和配方引起的發花發白問題。
